数字图像相关法用于金属薄板焊接全场变形测量数字图像相关法用于金属薄板焊接全场变形测量 摘 要：针对金属薄板焊接过程中带来的高温变形测量的难题，提出并实现一种基于数字图像相关法和双目视觉技术的全场三维变形测量方法。 首先，针对相关匹配非线性优化初值难求的问题，提出一种基于种子点的高精度图像匹配算法。然后，介绍了三维坐标重建以及三维位移、三维应变的求解算法。最后，借助于VC++6.0开发环境，研制了用于薄板焊接全场变形测量的实验系统。为验证本文方法在材料力学性能实验方面的可行性，利用标准材料试验机和自主研制的图像采集装置设计了钢试件的标准拉伸实验，并采用Q235板材件进行了焊接变形测量实验。 实验表明：本文方法的应变测量精度为0.5%，与引伸计基本相当，与传统的测量方法相比，可以更全面、更直观地测量金属薄板在整个焊接过程中的三维位移场和应变场，并且测得三个方向的位移变化曲线过渡自然、数据合理，为研究焊接变形规律提供一种有效手段。

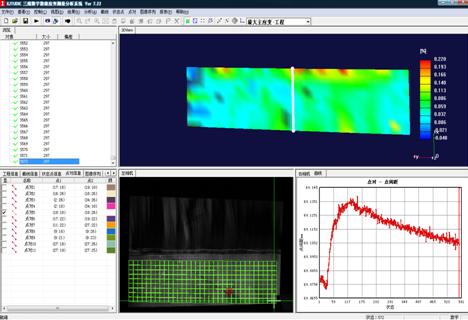

实验现场 焊接变形测量软件 薄板件表面三维位移场
