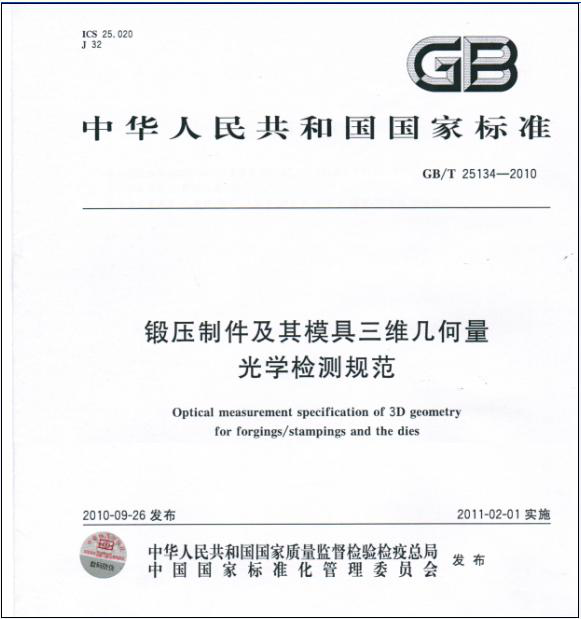

国家标准批准发布公告 锻压制件及其模具三维几何量光学检测规范GB/T 25134-2010

2010年9月26日，国家质量监督检验检疫局、国家标准化管理委员会（2010年第6号总第161号）批准公布：我单位主持制定的国家标准“锻压制件及其模具三维几何量光学检测规范GB/T 25134-2010” 。

该标准是国内第一个基于工业近景摄影测量和三维光学面扫描的国家标准。本标准总结了我国采用工业近景摄影和三维光学面扫描测量锻压制件及其模具三维几何量的科研成果和生产经验。

工作简况：

随着我国汽车工业、航空航天、重型制造业及家电业的迅速发展，以工业近景摄影测量和三维光学面扫描为代表的三维光学测量技术，主要应用在在各种锻压制件及其模具的质量检测和逆向反求设计，迫切需要制定相关的光学检测规范。

全国锻压标准化技术委员会（以下简称“锻标委”）五届三次会议讨论，并报国家标准化管理委员会批准，决定由西安交通大学负责承担国家标准《锻压制件及其模具三维几何量光学检测规范》的制定工作，该标准项目编号为20081177-T-469。 接到该项任务后，由锻标委组织西安交通大学起草标准征求意见稿，于2008年10月完成。随后，向相关单位征求意见，本标准起草单位根据反馈的意见进行了修改，并于2009年2月形成送审稿。2009年3月召开了标准审定，会上委员及专家对送审稿提出了一些修改意见，形成会议纪要，与会者一致通过送审稿。2009年4月标准起草单位根据会议纪要进行了修改，形成标准报批稿上报上级主管部门。

本标准的起草单位西安交通大学，多年来跟踪国外三维光学测量技术发展，在天津汽车模具公司、成都飞机公司、中国商用飞机公司、西安飞机公司等单位进行了大量的试验和应用。本标准的相关研究得到了国家863项目 “大型复杂曲面产品的反求和三维快速检测系统研究（2007AA04Z124）”、江苏省科技支撑计划项目 “三维光学快速质量检测系统研发（BE2008058）”的支持，相关研究参看www.XTOM.com。

标准编制原则和确定标准主要内容的依据：

本标准编制原则，满足企业产品质量检测要求，兼顾逆向反求设计的需求。

随着数字图像硬件和算法发展，三维光学面扫描技术在二十世纪90年代末期逐步应用，主要用于产品逆向反求设计，其功能和精度无法满足产品质量检测要求。进入二十一世纪初，随着工业近景摄影测量技术发展，与三维光学面扫描技术集成，实现了整体测量精度的控制、大幅面高精度相机标定及多视角面扫描点云的自动拼接（消除了拼接累计误差），迅速拓宽了三维光学测量技术的应用领域，不但应用于逆向反求设计，而且可以完成产品的质量检测。

逆向反求设计和质量检测对三维光学测量设备需求不同，逆向反求设计一般对三维测量设备的的精度和功能要求不高，反求设计大量采用手工操作，测量只占很少的工作量，大量时间花在点云的修改、构面和结构设计。质量检测对测量设备精度和功能的要求要远远超过反求设计，必须具备全自动、高精度、高效率等特点。

本标准主要内容，结合国内锻压制件及其模具企业实际情况，参考德国VDI/VDE 2634三维光学测量系统标准，以及国标GB/T 12979-2008 近景摄影测量规范，制定了采用工业近景摄影测量和三维光学面扫描两种技术集成进行锻压制件及其模具三维几何量的检测规范。
