一、用途

双向对称微拉伸试验机配合光学显微镜和电子显微镜（如扫描电子显微镜SEM等），用于检测细观、微观的三维全场应变场，与XTMicro系统集成使用。

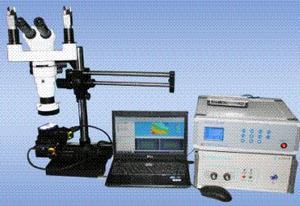

试验机主机和控制器        XTMicro显微数字图形相关法全场应变测量分析系统

二、特点

采用XTMicro数字图像相关法测量三维全场应变场

与光学显微镜、电子显微镜配合使用

采用双向对称微拉伸试验机，保证显微镜的视场中心始终在被测物的中心

试验机结构紧凑合理，外形美观大方；

试验机采用高性能伺服电机器加载，加载迅速、平稳、无级加载；

试验机控制方式：力、位移、变形闭环控制，平滑转换；

安全保护：试验机过流、过压、超温、软件部份的超载、超位移保护、机械强制安全限位保护等。

三、双向对称微拉伸试验机主要技术指标

1. 最大负荷：2kN；

2. 试验速度范围：0.005—50mm/min无级调速；

3. 测量精度：0.5级（力值、变形、位移速度精度均为0.5级，即误差小于示值的±0.5%）；

4. 拉伸试验空间：10-45mm；

5. 最小试件试验尺寸:10mm；

6. 拉伸行程的横向摆动<10微米；

7. 负荷分辨率：传感器满量程的35万分之一；

8. 在任何需要的时候,均可单键控制拉伸的停止和重新开始；

9. 有自动使夹具回复初始位置的按键；

10. 安全保证功能：超载保护、限位保护、电控系统过流、过压、过热超温保护；

11. 试验软件：全新Rgtest控制管理软件，可在Windows XP   系统下操作，具有强大的数据处功能；

12. 外型尺寸：260×200×80mm；

13. 电机功率:100W；

14. 主机重量：约10kg；

四、双向对称微拉伸试验机配置

1. 2kN主机         一台

2. RG控制系统         一套

3. 2kN负荷传感器         一只（美国世铨）

4. 拉伸夹具         一套（需方提供试样）

5. 电机及伺服系统         一套 (日本松下)

6. Windows XP中文版专用试验软件         一套　

7. 联想品牌计算机         一台（双核/2G/320G/DVD/XP系统/19”液晶）

8. HP A4彩喷打印机         一台
