双轴四缸电液伺服静态、动态、疲劳试验机

一、用途

XTDIC三维全场应变测量系统集成使用,采用双轴四缸电液伺服静态、动态、疲劳试验机,用于测量试件的三维全场应变场。双轴四缸电液伺服疲劳试验机(以下简称试验机)主要用于各向异性材料(板样、棒样和三维体样)的动静态试验,同时还具备通用电液伺服试验机的功能。


测试试件为十字形<或立方试样>,四周由液压夹头夹紧,平面安装在实验空间中心位置。PC机控制系统通过协议与双轴四缸<四通道>的EDC-220全数字式控制系统、MOOG伺服阀、负荷传感器和位移传感器等构成各自的闭环控制系统,并将全部系统操作纳入计算机控制。

例如:启动200L/min液压伺服油源,双轴四缸的MOOG伺服阀根据指令—EDC-220全数字式控制系统设定的某一输入讯号——电液伺服阀阀芯产生与此相对应的偏转位移——伺服阀改变负载流量——油缸活塞产生位移——试件因此受力并变形。

力值、位移、应变等参数分别由力传感器、应变计、位移传感器等测量元件进行检测得到、参数可设可控、计算机实时同步显示这些参数,绘制应力~应变等各项参数的关系曲线,并指令打印机打印试验结果。

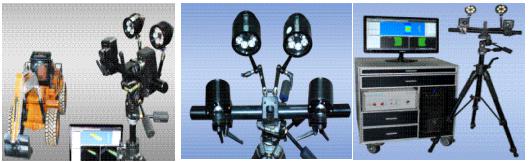

XTDIC三维数字散斑全场应变测量分析系统



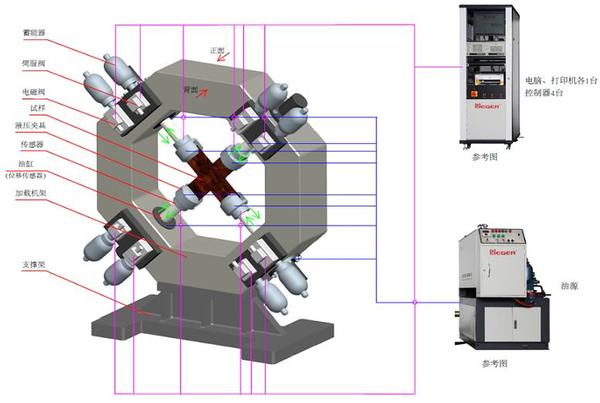

双轴四缸电液伺服(动态)试验机示意图

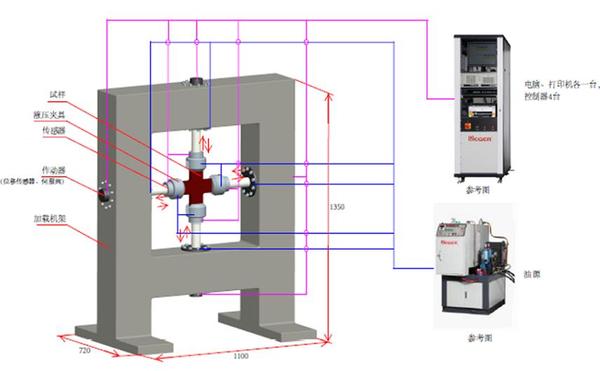

双轴四缸电液伺服(静态)试验机示意图

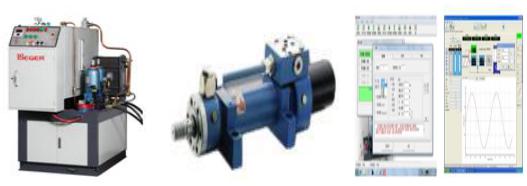

液压伺服油源                           直线作动器                              试验机控制软件


二、特点

采用XTDIC三维全长应变测量系统测量双向拉伸试验机的三维全场应变场。

试验机采用十字形封闭式加载机架。结构紧凑合理,外形美观大方;
试验机采用高性能电液伺服直线作动器加载,加载迅速、平稳、无级加载;
试验机控制方式:力、位移、变形闭环控制,平滑转换;

加载方式灵活多样:既可以对试件进行单轴的试验,又可以进行双轴双向的拉伸试验,还可以进行通用试验机的加载、卸载试验;此外,还能实现运动联动——双轴四缸作动器编程协调○联动:拉、压和位移任意组合。

安全保护:试验机过流、过压、超温、软件部份的超载、超位移保护、机械强制安全限位保护等。


三、试验机主要技术指标

1. 加载系统

1) 加载空间:径向(X1向、X2向):两液压夹头端部最大间距—300mm;轴向(Y1向、Y2向):两液压夹头端部最大间距—300mm

2) 试件:形状:“十字形”、“立方体”;尺寸:105x105mm     50x50x50mm

3) 加载通道:4通道

4) 加载顺序:双轴双向(径向、轴向)同时加载或依次先后顺序加载;

5) 加载结构:双轴双向四通道加载机构位于同一平面,两两相向同轴加载;

6) 正、负斜波加载、保持和组合,其速率:0.01~100mm/min
注:两方向可非比例加载

2. 试验力

1) 双轴四向最大静态试验力:±200KN

2) 试验力测量范围:4~200KN    全程不分挡

3) 试验力测量准确度:拉压两个方向准确度均为示值的±1.0%<满程20%起>

4) 试验力测量:电阻应变片式传感器

5) 试验力分辨率:1N

6) 双轴四向作动器最大行程<位移>:±50mm (即冲程为100mm)

3. 试件变形

1) 变形测量范围:试件标距的10%   (2.5mm/25mm、1.5mm/15mm)

2) 变形测量准确度:拉压两个方向准确度均为示值的±1.0%<满程20%起>

3) 变形测量:电阻式引伸计测量两轴向的变形。

4. 试件位移

1) 位移测量准确度:拉压两个方向准确度均为示值的±1.0%<满程20%起>

2) 位移测量分辨率:0.01mm

3) 位移测量:磁致伸缩位移传感器

5. 动态试验参数

1) 频率:0.01~10Hz   注:单向   30Hz

2) 试验速度:≤80mm/s

3) 波形:正弦波、三角波、方波、斜波、组合波

4) 疲劳次数:1x107次   任设

6. 试验控制

1) 控制方式:试验力、位移、变形闭环控制。

2) 控制内容:控制对试件的加、卸载荷方法以及拉伸时的运动形式。

7. 试验结果

在试件试验过程中,计算机实时、同步显示试验力、位移、变形、时间、频率、波形、疲劳次数等参数,并绘制应力~应变等各项参数的关系曲线,试验结果由打印机打印。
