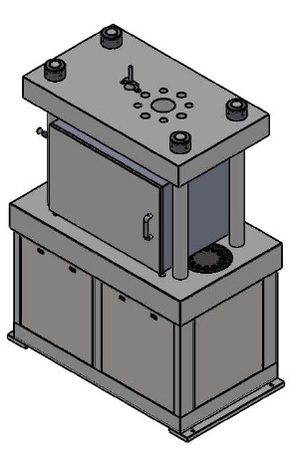

国际上第一台实时检测板料热成形三维应变场的试验机

用途: 广泛应用到高强度钢板热冲压、铝镁合金温成形等的成形性能研究和分析。

板料热成形三维全场应变检测试验机特点

攻克了板料成形塑形变形的高温下应变场的在线测量难题；解决了高温900℃下冲压模具的损坏难题；实现了大尺寸板料（直径>100mm）的冲压实验；为有限元数值模拟提供准确建模参数和模拟验证；实现了多种材料、多种温度的板料冲压试验。

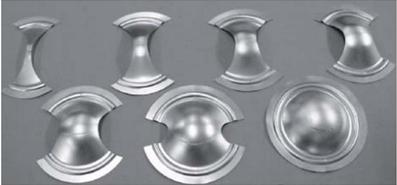

   最少5种不同结构的试件，从窄条状到圆形

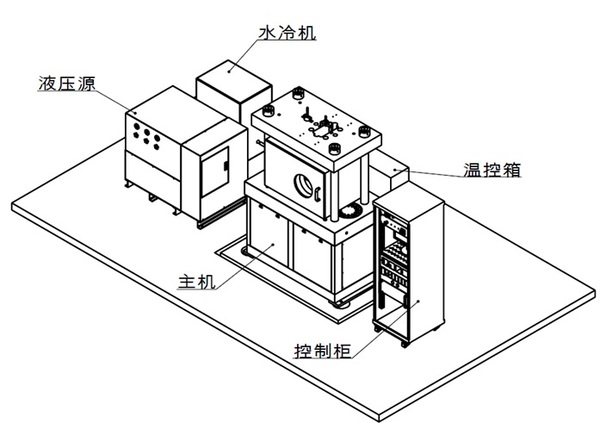

系统原理

图 1板料成形极限FLC测定 杯突试验和测量原理	图 2FLC试验时板料表面只需喷涂散乱图案（数字图像相关法DIC）

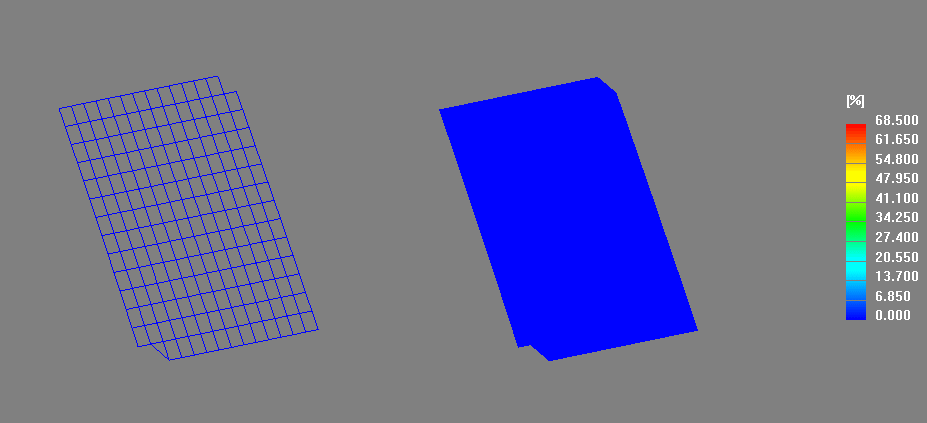

图 3 三维全场应变计算结果显示	图 4   自动生成的成形极限曲线FLC

该型号热成形试验机是在自主研制的常温成形试验机的基础上开发的，常温成形试验机参看：

XTFLC 杯突和板料成形试验系统（板料成形极限测定)
