XTSD三维光学静态变形测量分析系统


三维光学静态变形测量,采用高分辨率单反数码相机,通过拍摄变形前后物体的多幅图像,计算出物体关键点的三维坐标,获得物体变形数据,是在工业数字近景三维摄影测量研究基础上发展的变形测量技术。



三维光学静态变形测量以数字近景工业摄影测量为基础,基于XTDP摄影测量系统,采用高分辨率单反数码相机,通过拍摄变形前后物体的多幅图像,计算出物体关键点的三维坐标,获得物体在各个状态的三维数据。其次,将多个状态相互之间通过全球点或相关点进行拼合,对各个状态之间的变形点的变形量和变形方向通过三维色谱图的方式直观的显示出来,并可以获得各个点和其所组成的一些空间元素在空间位置中的变形量。


西南交通大学机械工程学院先进制造技术研究所部分成员创建了新拓三维技术有限公司XJTUSD三维静态变形测量系统也更名为XTDP摄影测量系统。在现阶段的商业化运营过程中,XTDP摄影测量系统紧贴各行业需求,不断完善产品性能,提升行业竞争力。


应用范围

工业变形测量(大尺寸位移变形测量)

重要科研项目变形测量

机械载荷试验

热负载试验

结构试验变形测量(电力塔架、桁架等)

模型试验变形测量(相似材料模型、岩土模型)

建筑变形测量


系统特点

国内首个自主研发的三维静态变形测量系统

采用自主知识产权的核心算法,技术达到国际先进水平

多线程运算,计算速度更快

快速获得三维坐标、位移变形数据

测量结果三维显示

采用三维色谱图直观显示变形量、测量结果及分析结果

多种元素拟合功能:点、线、面、圆、球、圆柱、圆锥等

具备多种偏差分析功能:点偏差、距离偏差、角度偏差等

支持ASCII\HTML等各种标准输出格式

测量范围:30mm ~30m

高精度测量:0.1mm/4m

操作简单、携带方便


应用案例


XTSD系统

大型结构件大变形三维摄影测量

相似材料模型变形实验-光学三维变形测量

汽车车桥的三维全尺寸静态变形和数字散斑三维全场应变实验



复合材料节点试验---基于XTSD的三维静态变形测量

发动机活塞缸体受力三维静态变形实验





系统组成

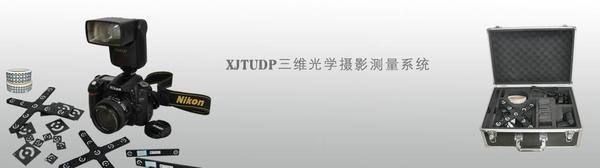

专业单反数码相机、比例尺、标记点、 数码参考点   、适配器、三维变形测量软件

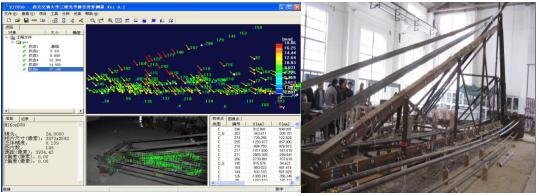

大型结构件大变形三维测量

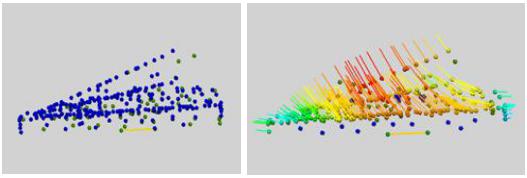

三维变形色谱图显示

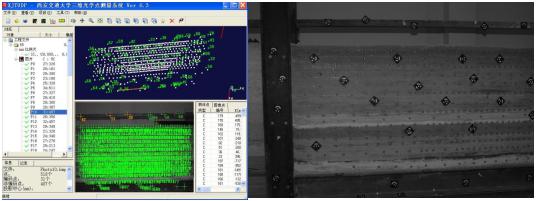

相似材料模型变形测量-   大尺寸大变形


   初始状态                  状态2(加载荷)


状态3(加大载荷)            三维变形分析


变形分析


各种几何元素                   变形分析



三维数字摄影测量技术在结构实验变形量测中的应用

目前结构实验中用位移计和电阻片测量结构构件的位移与应变的方法存在一定的局限性,比如测点有限、量程有限、仪表必须与试件接触、无法获得位移场和变形场等全局数据,且有时也具有无法避免的系统量测误差。三维数字摄影测量技术可以在适当的范围内弥补这些不足,尤其适用于复杂受力情况下的位移场和变形场量测。


该技术能够直接通过数字影像来识别人工标志点随构件变形的运动来获得观测范围内构件的位移场与应变场。运用数字摄影测量中的影像定向与定位理论,可以有效的消除实验观测过程中人为因素引起的误差。这项技术成本相对较低,测量结果丰富,测量局限性小,在大变形破坏性实验中尤为适,并为研究复杂受力的构件提供了可靠的实验依据,在结构实验中有较大的应用前景。


大型结构件大变形三维测量


三维变形色谱图显示


相似材料模型变形测量-   大尺寸大变形


   初始状态                  状态2(加载荷)


状态3(加大载荷)            三维变形分析



变形分析


各种几何元素                   变形分析



三维数字摄影测量技术在结构实验变形量测中的应用

目前结构实验中用位移计和电阻片测量结构构件的位移与应变的方法存在一定的局限性,比如测点有限、量程有限、仪表必须与试件接触、无法获得位移场和变形场等全局数据,且有时也具有无法避免的系统量测误差。三维数字摄影测量技术可以在适当的范围内弥补这些不足,尤其适用于复杂受力情况下的位移场和变形场量测。


该技术能够直接通过数字影像来识别人工标志点随构件变形的运动来获得观测范围内构件的位移场与应变场。运用数字摄影测量中的影像定向与定位理论,可以有效的消除实验观测过程中人为因素引起的误差。这项技术成本相对较低,测量结果丰富,测量局限性小,在大变形破坏性实验中尤为适,并为研究复杂受力的构件提供了可靠的实验依据,在结构实验中有较大的应用前景。
