随着三维扫描测量技术的发展以及复杂型面的广泛使用，传统检测方法已不能满足工程实际需求，点云数据与CAD模型的比对检测技术便应运而生。通过点云数据与原始CAD模型的比对检测，能够使生产厂商直的了解目前产品生产的加工精度是否达到给定要求? 西安交通大学在研究了国内外已有的数模比对检测技术的基础上，提出了一种新的点云数据与CAD模型的比对检测方法：首先实现了点云数据和CAD模型的精确匹配；建立点云数据与CAD模型表面的对应关系；最后计算出点云数据与CAD模型的偏差并用色谱图显示，使检测结果可视化。由此研发了XTOM INSPECTOR软件。 XTOM INSPECTOR软件具有目前常用的国外点云处理和比对检测软件的功能（如Geomagic Studio、Geomagic Qualify 等软件）。XTOM INSPECTOR软件广泛应用在各个领域，比如：工业、医学、考古等。主要功能： 1 对扫描点云数据可以采样、降噪、配准、融合。 2 对数模可以精简、降噪。 3 由点云数据可以生成数模。 4 坐标系的转换，例如用3-2-1规则。 5 点云和数模变形显示直观。 6 测量数据与CAD对比。 7 标准的输出格式。 8 人机界面友好。

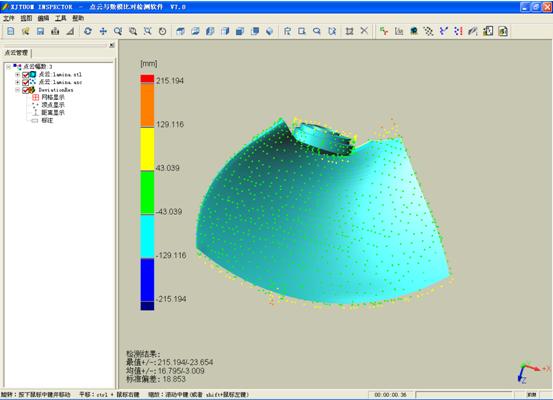

水轮机叶片数模比对

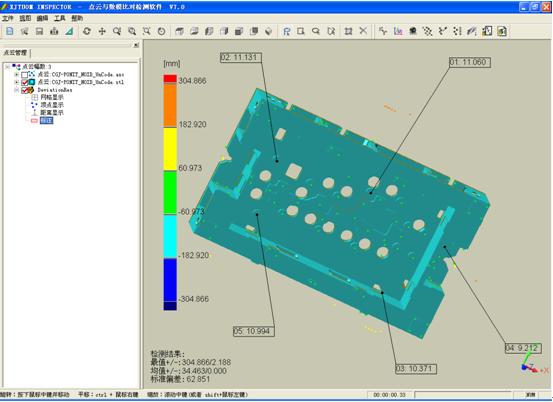

机加锥顶数模比对

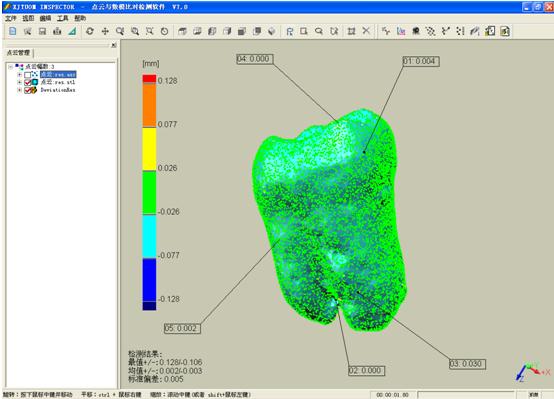

牙齿数模比对
汽车模具数模比对 |
