实验目的 :

1. 疲劳实验试件表面应变场测量

2. 裂纹预测

实验器材

1. MTS疲劳试验机；

2. XTDIC三维数字散斑应变测量系统；

3. 自喷漆、计算机、引伸计等。

4. 圆棒试件，直径10mm

实验现场

实验结果：

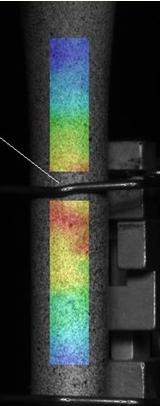

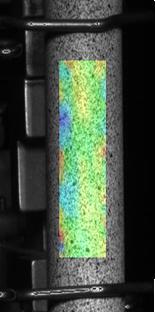

（1） 疲劳实验过程中，试件表面应变分布图：

疲劳实验过程中，试件表面应变分布

（2） 点对应变测量结果：

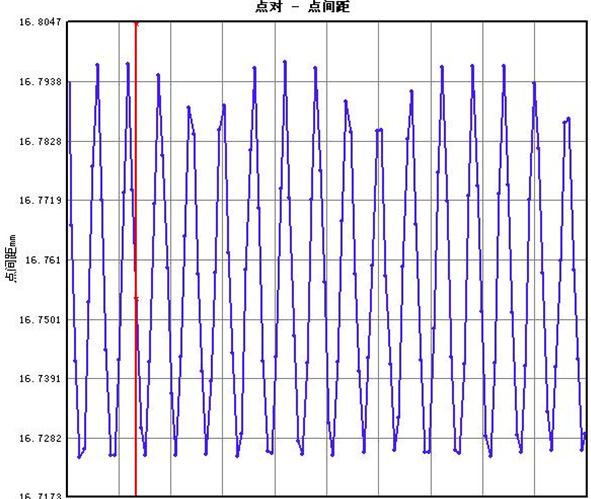

点间距

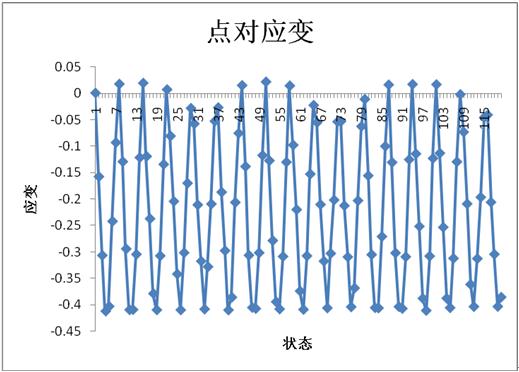

点对应变

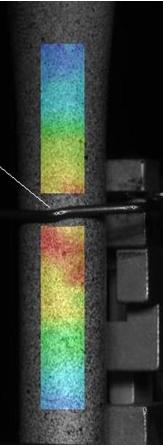

（3）疲劳实验过程中，测试应变场，预测裂纹产生　测得的试件表面最大应变区域与后来裂纹产生区域基本一致

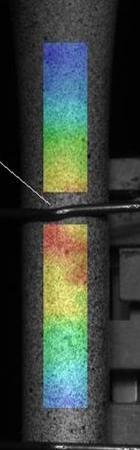

试件表面应变分布

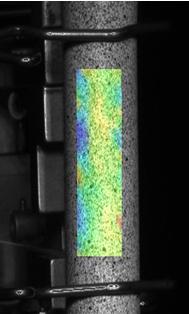

应变场变化---裂纹萌生
