显示和编辑计算结果----XTDIC散斑系统


完成应变计算后,软件能够以二维或三维彩色视图的形式将计算结果可视化显示。计算结果见表5-1。


表5-1


可视化数据

类别

可视化数据

类别

位移X

位移

应变X

应变

位移Y

位移

应变Y

应变

位移Z

位移

最大主应变

应变

位移E

位移

最小主应变

应变

径向距离

位移

Mises应变

应变

径向距离差

位移

Tresca应变

应变

Z在XYZ投影

位移

厚度减薄量

应变

… …

… …

应变XY

角度

… …

… …

剪切角

角度

… …

… …

径向角

角度

… …

… …

径向角差

角度

… …

… …

… …

… …


应变包括工程应变、真实应变、格林应变三种类型,通过修改参数设置可以选择显示。

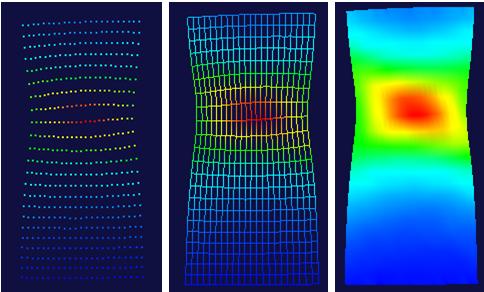

计算得到的每一变形状态的位移、应变等信息可以以点、网格、曲面的形式显示,还可显示变形的方向、变形场等值线、应变方向、局部坐标系。



图 5 1可视化显示计算结果



图 5 2软件参数设置对话框


5.1 截线


通过“截线”菜单,可以创建两种类型的截线。如图 5 3、图 5 5所示。


5.1.1 平面截线

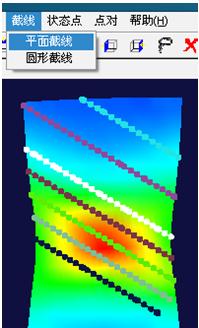

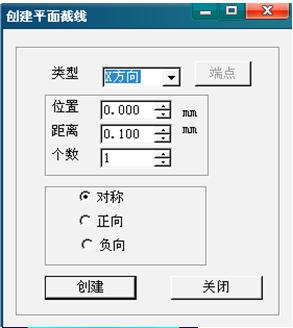

点击“截线”->“平面截线”,根据弹出的对话框可以创建一个平面截线。



(a)                   (b)

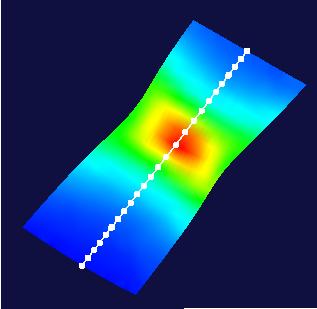

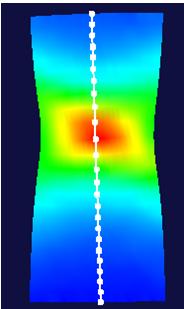

图 5 3平面截线


图 5 4不同角度的截线图


5.1.2 圆形截线


与平面截线类似,点击“截线”->“圆形截线”可以创建圆形的截线。

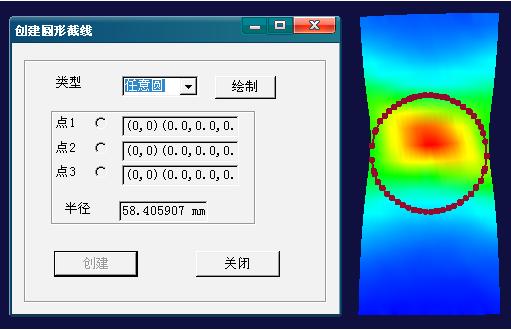

图 5 5圆形截线


5.2 平滑


通过平滑处理可以减少不必要的噪声,平滑操作可作用于当前选定状态或全部状态。

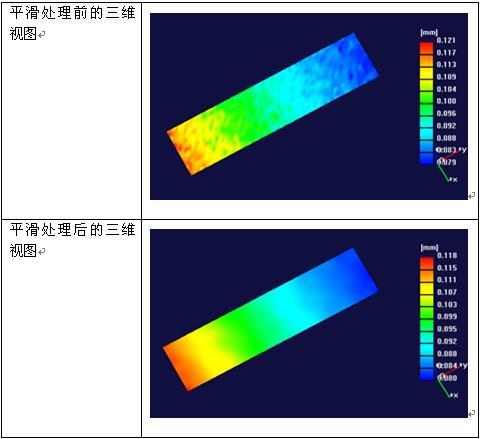

平滑效果如下:


平滑处理前的三维视图


平滑处理后的三维视图




平滑功能不会改变三维点的坐标值,此功能只影响变形计算的结果。
重要提示:


平滑一般作用于整个表面,可能会降低单个测量点的变形计算精度。

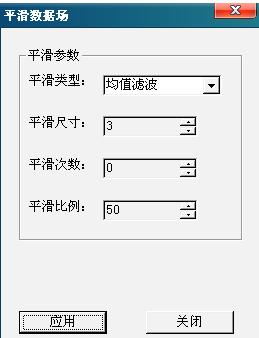

图 5 6平滑参数设置对话框


平滑参数说明:


1)平滑类型: 均值平滑 计算出统计平均值


                          中值平滑 计算出中间值(按大小排序,然后使用中间的那一个)


2)平滑次数 :调整平滑参数后的平滑次数,如果值为零,则不进行平滑处理


3)平滑尺寸 :平滑计算的网格大小


4)平滑比例 :当平滑尺寸为3x3时,网格平滑比例设为50%表示至少50%的网格点必须在3x3的网格中以便进行平滑。


5.3 插值三维点


由于一些原因,如某个测量点散斑匹配时失败,显示出来的计算结果会存在孔洞。通过插值运算可以插补这些孔洞。


插值三维点时,“最大尺寸”表示软件可以插补孔洞的最大尺寸,“计算范围”表示插值运算的作用范围,当前或所有状态。


图 5 7三维点插值对话框

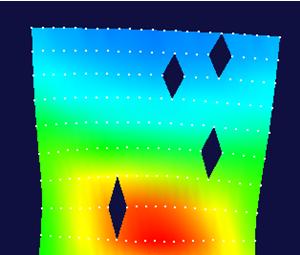

图 5 8插值前的三维视图


图 5 9插值后的三维视图


5.4 颜色条设置


通过修改颜色条的设置可以优化三维视图的显示效果,以方便观察和分析。


5.4.1 手动调节颜色条的阀值

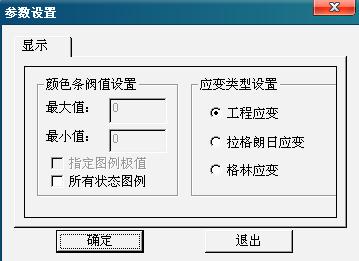

切换到“分析模式”,点击“控制”->“参数设置”可以调节颜色条的阀值,优化计算结果的显示效果。



图 5 10


5.4.2 优化三维视图显示效果


在同一变形状态,如果应变或其他变形数据值较小,而颜色条最值根据数据的最值设定,那么以三维色谱图显示的数据场看上去噪声很大,不利于清晰显示被测试件表面的位移、应变场的分布。



(a)调整前              (b)调整后
图 5 11 调整前后显示效果


5.5 状态点、信息点


计算完成后,在二维图像或三维视图上,按下Ctrl键,同时点击鼠标左键可以创建一个信息点。信息点在试件表面计算区域中(面片中心点)。

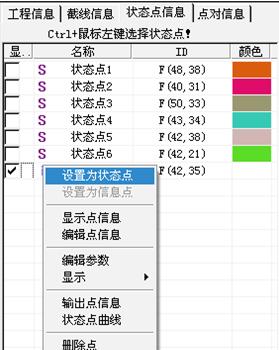

在一个测量工程中只能创建一个信息点,仅有的一个信息点可以在三维视图或二维图像中显示出来。你可以随时将一个信息点设置为状态点,对应的坐标和变形信息可以读出。创建的状态点和信息点在三维和二维视图上高亮显示,并依次列于信息区窗口的“状态点信息”标签中,通过右键可对其进行编辑。图 5 12显示了拉伸试验中创建的状态点。



(a)              (b)

图 5 12状态点创建


5.6 点对


点对主要用于跟踪试件变形过程表面两点之间的距离变化,从而得到试件表面一定区域平均应变值的变化。

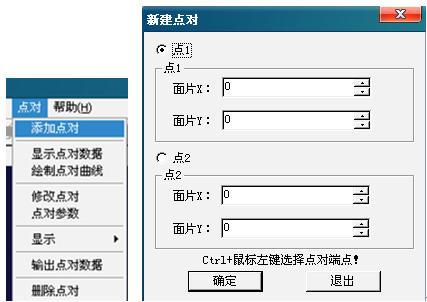

通过“点对”菜单或在信息区窗口先点击“点对信息”标签,再点击鼠标右键进行点对的添加和编辑,如图 5 13所示。



(a)          (b)
图 5 13 点对操作


5.7 321坐标转换


本系统坐标系的位置由相机标定结果决定,实际测量时,为了更清楚直观的对计算结果进行分析,需要进行坐标系转换。


3-2-1坐标转换要求至少知道6个三维点的坐标,基本原理如图 5 14所示。3个Z点(Z1, Z2, Z3,红色平面上)确定Z平面,2个Y点(Y1, Y2, 蓝色平面上)确定Y平面,1个X点(X,绿色平面上)确定X平面,三个平面的交点就是坐标系的原点。当然,其他的坐标转换像XXX-YY-Z同样也是可以的。

图 5 14 321坐标转换原理

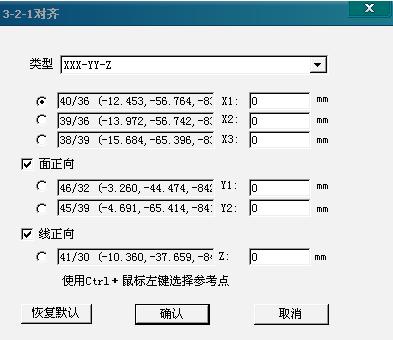

软件操作:切换到软件“分析模式”,点击“结果”->“321转换”弹出321对齐对话框,使用Ctrl+鼠标左键在三维视图选择6个参考点,根据这6个参考点软件会自动计算出坐标转换矩形,从而实现坐标系的转换。



图 5 15 321对齐对话框


5.8 总结


l 平面截线、圆形截线


l 平滑


l 三维点插值


l 颜色条设置


l 优化三维色谱图


l 信息点、状态点


l 321坐标转换
