输出功能------XTDIC数字散斑系统


软件提供了大量的输出功能,可以将计算得到的所有数据以文档或图表的形式输出。


6.1 输出功能


输出三维数据 l 输出所有状态的三维点坐标信?nbsp;TXT格式文件


输出位移数据 l 输出所有状态的三维点位移数据 TXT格式文件


输出应变数据 l 输出所有状态的三维点应变数据 TXT格式文件


输出状态图像 l 输出部分或所有状态的左右相机图像 BMP格式图片


输出截线图像 l 输出各种截线曲线图 JPEG格式图片


导出工程信息   输出工程中全部或部分状态的力、位移、试件、引伸计读数、以及各种位移和应变信息等 XLS格式文件


导出状态信息 l 输出工程中全部或部分状态的各种位移和应变等信息 XLS格式文件


导出点对信息 l 输出工程中全部或部分状态中一对点的坐标、距离以及应变信息 XLS格式文件


输出录像 l 将单独的三维色谱图像合并生成录像 AVI格式文件


输出曲线 l 输出当前曲线视图窗口中的显示内容 JPEG格式图片

6.2 导出报表

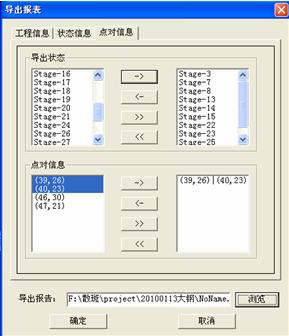

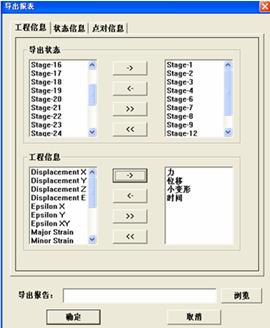

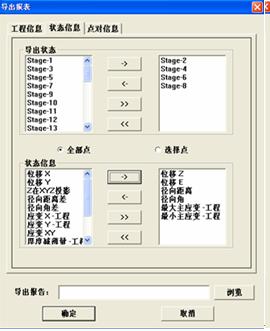

单击“报告”->“报告输出”弹出导出报表对话框,可选择导出部分或者全部状态的工程信息、状态信息或点对信息,见图 6 1、图 6 2。
工程信息 选定状态下的力、位移、小变形、时间、位移、应变信息。其中位移和应变信息为状态中所有测量点的均值。


状态信息 选定状态下的位移、径向信息、应变信息。软件通过选择“所有点”或者“选择点”选择导出所有状态点或所选择的部分状态点的信息,同时,保存选定状态下的所选择变形信息的相应图像。


点对信息 选定状态下的所添加的点对的空间坐标、距离以及相对于参考状态的应变。



(a) 导出工程信息         (b)导出状态信息




(c)导出点对信息



6 1导出报表对话框



(a)工程信息



(b)状态信息


(c)点对信息

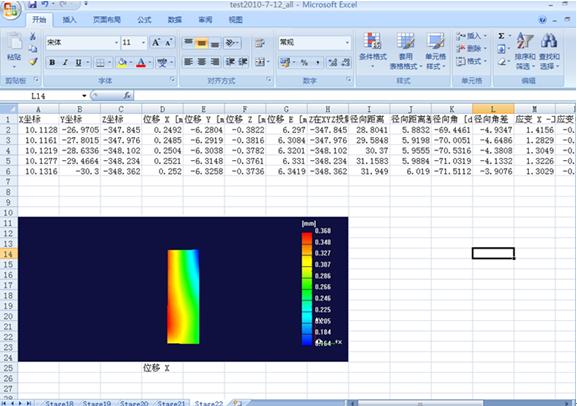

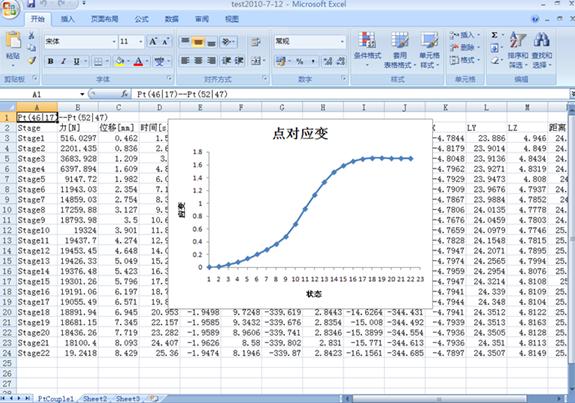

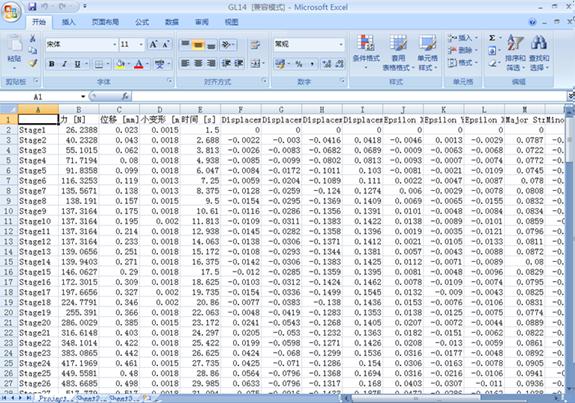

6 2输出的文档


6.3 总结


l 输出功能
l 导出报表
