汽车车桥的静态变形和数字散斑三维全场应变实验


一、试验目的:检测汽车车桥在加载实验的全局三维变形和局部三维全场应变

1. 载荷作用下,汽车车桥表面关键点的位移、变形测量。(采用XTSD三维光学静态变形测量分析系统)

2. 载荷作用下,汽车车桥表面局部区域的位移、应变测量。(采用XTDIC三维数字散斑动态应变测量分析系统)
要解决的问题(位移传感器和应变片):

传统方法一般采用位移传感器来测量变形,采用应变片测量应变,存在以下问题:

1.位移传感器一般是一维,无法测量三维位移和变形。要测量较多点的变形,需要安装众多的位移传感器,使用非常麻烦,精度不高。

2.应变片能够测量一维应变,无法测量三维应变。较难测量三维全场应变测量。

二、实验器材:

1. 汽车车桥制件;

2. 四通道加载实验系统;

3. XTDIC三维数字散斑动态应变测量分析系统

4. XTSD三维光学静态变形测量分析系统

5. 自喷漆、标志点、标准尺、计算机,电缆线等。

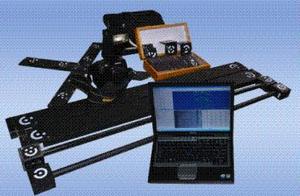

XTDIC三维数字散斑全场应变测量分析系统   XTSD三维光学静态变形测量分析系统

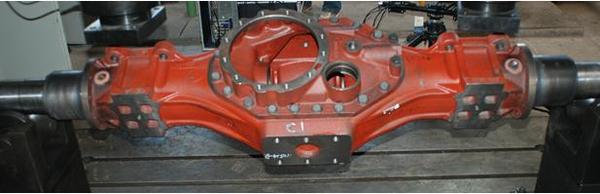

汽车车桥

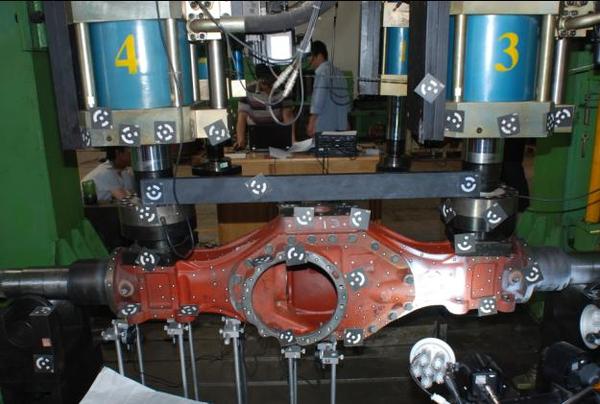

实验现场(车桥正面三维全场应变测量)

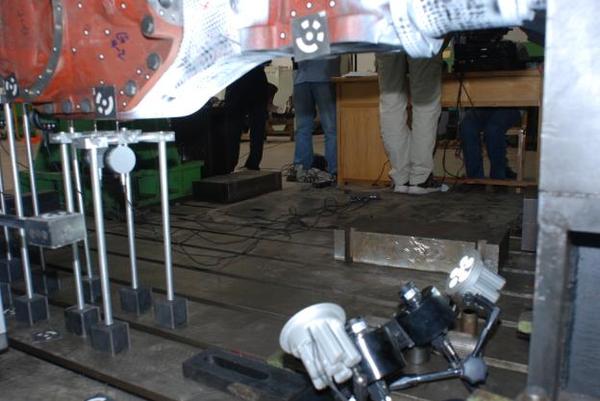

实验现场(车桥下面三维全场应变测量)


三、测量准备

1. 布置和粘贴标志点,用于表面关键点的位移、变形测量,如下图所示。



布置标志点

标志点包括:环状的编码标志点和圆形的非编码标志点,均可用于载荷作用下车桥表面变形的跟踪和位移计算。标尺用于确定标志点对应的实际空间三维坐标。

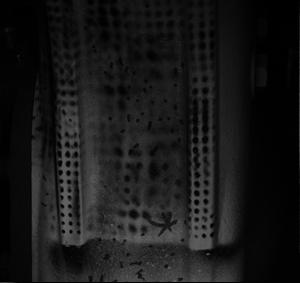

2. 利用哑光自喷漆在车桥表面制备散斑特征(如下图所示),以用于局部位移、应变的测量和计算。



散斑特征

3. 实验加载方案。利用四通道实验机控制系统,采用负载控制方式,分28级对车桥制件进行加载,加载路径如下图所示。

四、图像采集

1. 标志点图像采集。采用千万像素级的单反相机,在车桥加载后的不同阶段,快速地从不同方位拍摄照片,以用于表面标志点的静态变形计算。

2. 散斑图像采集。利用散斑测量系统的测量头、控制箱、计算机、软件控制模块进行车桥表面散斑图像的采集。测量头由两个高频LED灯和两个工业CCD相机组成,见下图。采集速度:每秒1帧。

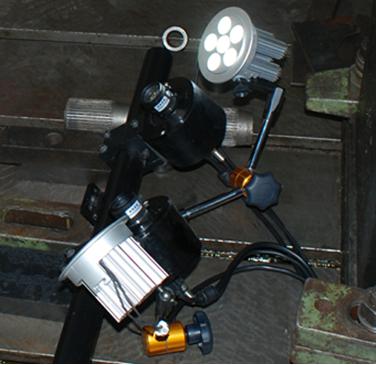

测量头


五、数据处理

1. 对于采集的标志点图像,采用XTSD三维光学静态变形测量系统进行处理。

2. 对于采集的散斑图像,采用XTDIC 三维数字散斑应变测量分析系统处理。

两个系统的软件如下图所示。

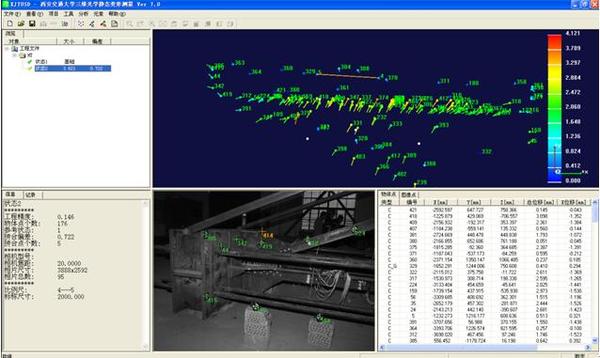

XTSM三维光学静态变形测量系统

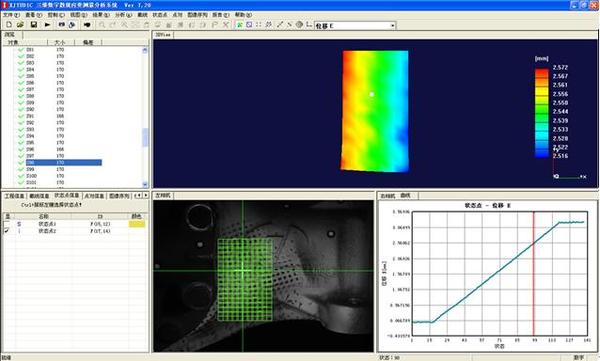

XTDIC 三维数字散斑应变测量分析系统


六、实验结果

静态变形测量

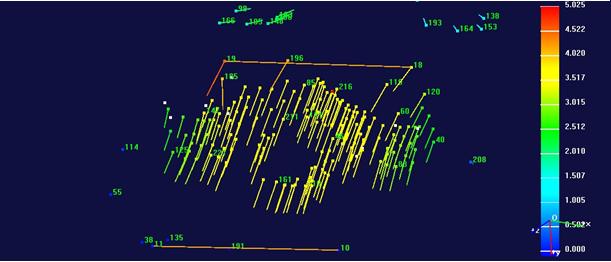

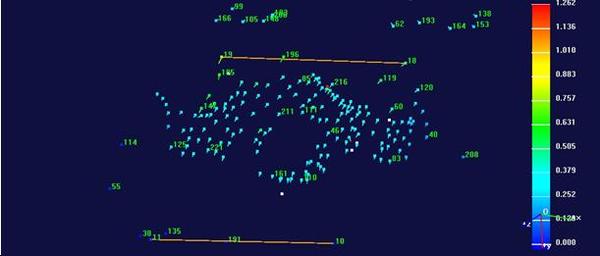

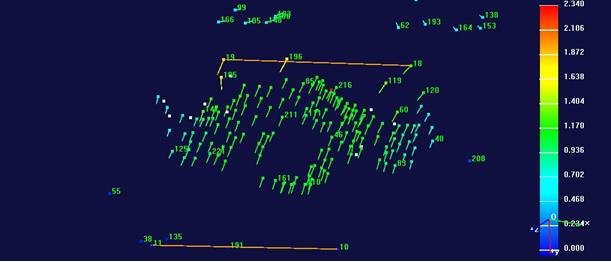

试验机载荷为1吨,4吨,6吨,8吨,10吨,12吨,16吨,40吨时车桥表面标志点变形测量结果,利用OpenGL三维显示。

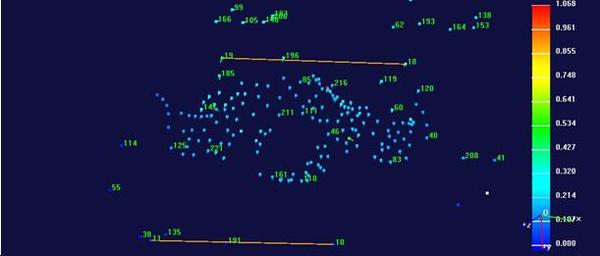

载荷为1吨时


载荷为4吨时


载荷为6吨时


载荷为16吨时


载荷为40吨时

七、散斑实时变形测量


采用散斑方法对车桥制件侧面和底面两块小区域进行了测量,下面将分别阐述测量结果。


           (a) 侧面测量区               (b)底面测量区


侧面测量结果

实验条件:连续加载1~40吨; 加载时间:120秒;加载到40吨时维持

1. 加载过程,测量区位移分布色谱图:(采集速度每秒1帧)

2. 测量区平均位移—时间曲线:


E方向位移


X方向位移—时间曲线
Y方向位移—时间曲线

Z方向位移—时间曲线

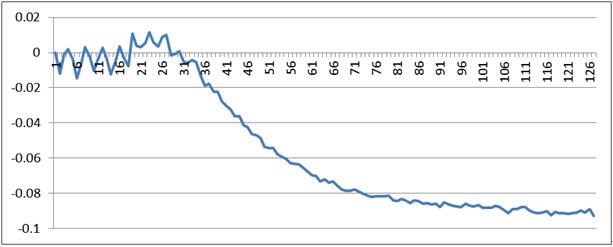

3. 测量区平均应变—时间曲线:
(最大主)应变—时间曲线


八、底面测量结果

实验条件:连续加载1~40吨; 加载时间:120秒。

1. 加载过程中测量区位移分布色谱图:(采集速度每秒1帧)

2. 测量区平均位移—时间曲线:
E方向位移
X方向位移

Y方向位移

Z方向位移


3. 测量区平均应变—时间曲线:(最大主)应变—时间曲线


16t时EpsilonX应变场


16t时EpsilonX应变场二维投影


40t时EpsilonX应变场


40t时EpsilonX应变场二维投影


工件曲面的三维重建(散斑测量结果为三维实际工件的外形变形情况)

九、结果说明

1. 静态变形测量结果能非常直观地显示:被测车桥在不同加载阶段,表面点的三维坐标和位移变化;测量结果能以报表形式导出。

2. 加载条件相同时,两次散斑测量得到的平均位移变化基本一致,最大位移小于3.5mm。

3. 散斑测量得到的应变较小,最大应变小于0.1%。

4. 通过设置颜色条最值,可以灵活显示车桥表面的位移场和应变场。
