试验说明 1.通过压缩实验获取木材的杨氏模量和泊松比 2.通过弯曲实验获得木材在弯曲变形时的变形场信息。 3. 散斑系统可以与各种实验设备配合使用,本实验使用万能试验机进行木材的压缩和弯曲实验。

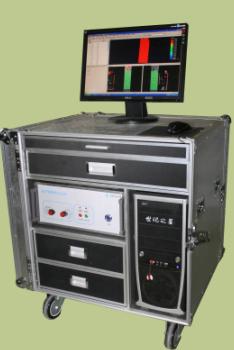

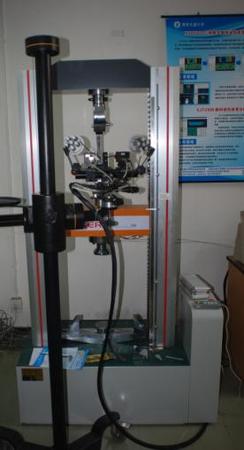

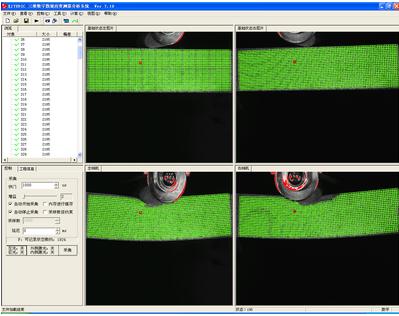

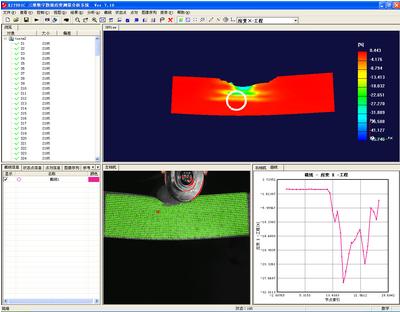

散斑系统硬件 (b) 软件界面——分析模式 图 2散斑系统软件界面 压缩实验:

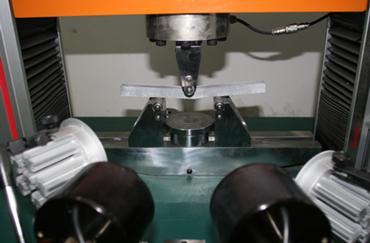

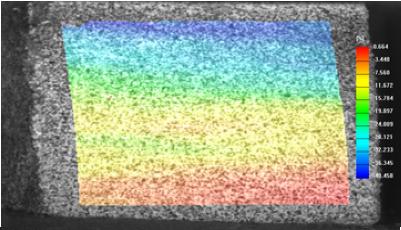

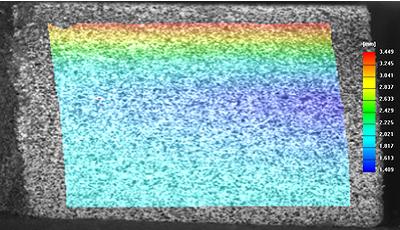

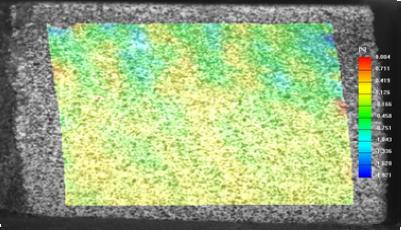

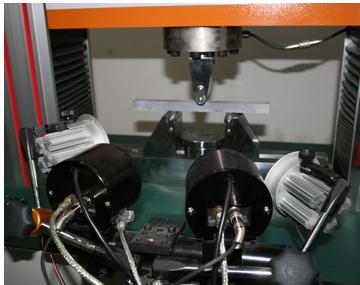

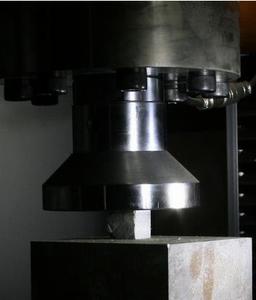

压缩试件(材料尺寸:20*20*20mm) 压缩实验 弯曲实验: 弯曲实验示意图 弯曲实验 实验结果 压缩实验 实验1(受力方向垂直纹理方向)结果:杨氏模量:0.2GPa,泊松比:0.0292 载荷1961.79N时的位移变形场 载荷1961.79N时的Ex应变场 载荷1961.79N时的Ey应变场 弯曲实验 弯曲实验结束

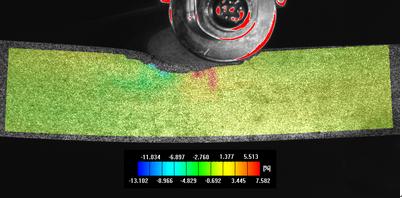

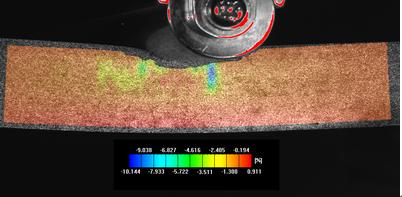

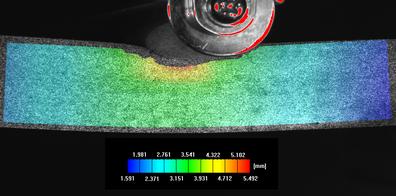

弯曲实验结束后试件侧面弯曲 实验结束后试件正面 变形场 载荷2413.09N时的位移变形场 载荷2413.09N时的Ex应变场 载荷2413.09N时的Ey应变场 载荷2413.09N时的Exy应变场 |
