试验目的 测量了金属板料液压胀形试验的三维全场动态变形，测量视场：1毫米*1毫米，检测板料的成形性能。
试验内容 实验中的最大液压压强为55MP，圆形不锈钢试件的直径为2mm，体视显微镜视场为1mm*1mm。

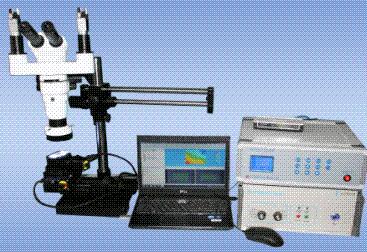

图1 试验现场图片

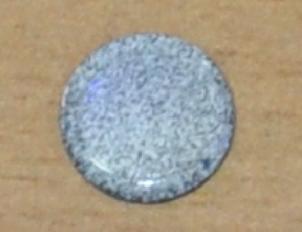

图2 喷完散斑后不锈钢试件图片

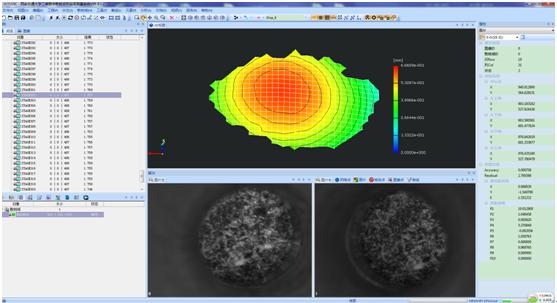

图3 软件主界面

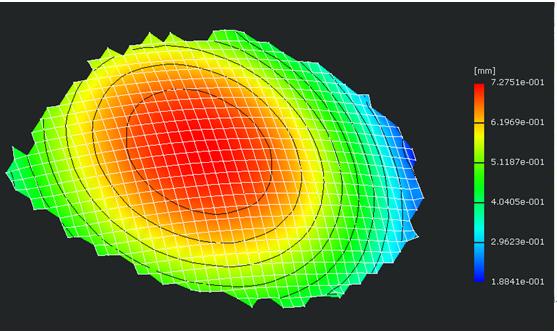

图4 试验中某一状态的位移场图

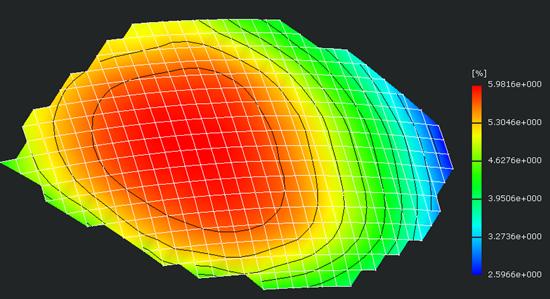

图5 试验中某一状态的最大主应变图

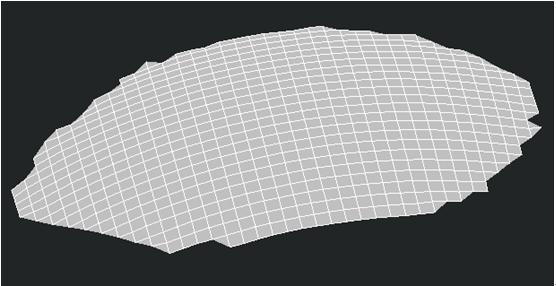

图6 重建后的试件三维表面
|
|
试验目的 测量了金属板料液压胀形试验的三维全场动态变形，测量视场：1毫米*1毫米，检测板料的成形性能。
试验内容 实验中的最大液压压强为55MP，圆形不锈钢试件的直径为2mm，体视显微镜视场为1mm*1mm。
图1 试验现场图片
图2 喷完散斑后不锈钢试件图片
图3 软件主界面
图4 试验中某一状态的位移场图
图5 试验中某一状态的最大主应变图
图6 重建后的试件三维表面
|
