高速拉伸变形

采用高速相机，采样频率12,500 fps ，每秒采集1.2万帧图像，
高速拉伸试验机，拉伸速度：8m/s，每秒8米

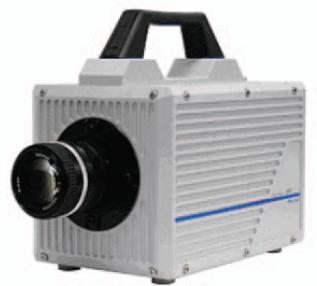

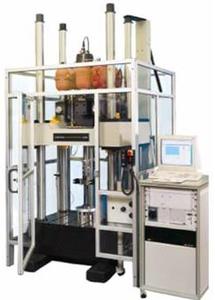

Instron高速冲击拉伸试验机                    高速摄像机

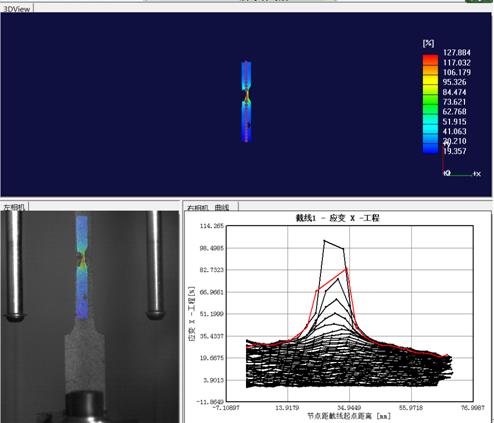

截线变形分析曲线



颈缩状态轴向应变云图



颈缩状态横向应变云图
