检测飞机风洞模型的材料性能和变形测量

试验工具：

1）飞机风洞模型

2）XTDIC三维数字散斑全场应变测量分析系统

XTDIC三维数字散斑全场应变测量分析系统

实验三：使用XTDIC三维数字散斑系统对机翼模型的受力变形实验具体实验步骤如下：

1. 在树脂机翼模型上先喷涂薄薄的白色哑光漆然后再使用1mm大小的漏板在树脂机翼上喷涂上黑色的斑点图案；

2. 将机翼骨架模型用事先加工好的夹具固定在实验工作台上，并且尽量保证机翼模型处于水平状态，加装树脂机翼模型；

3. 制作好实验中需要用到的载荷砝码；

4. 假设散斑测量系统并标定；

5. 分别在距离机翼骨架中心400mm、300mm和200mm处加载载荷砝码，并且取得相应载荷处状态的状态数据；

6. 建立对应状态散斑工程状态，安装要求进行321坐标转换；

7. 按照要求输出相对应位置报告。

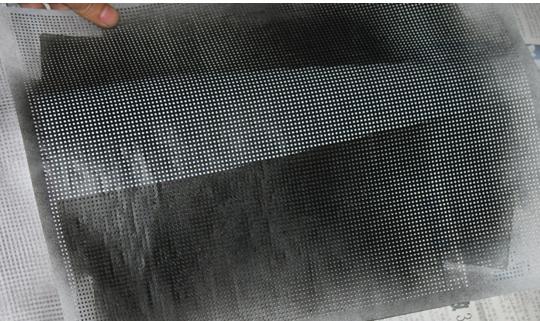

制作散斑图案

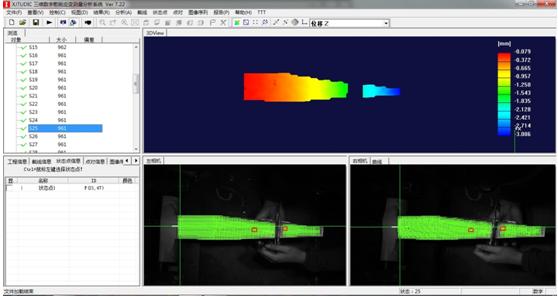

实验数据

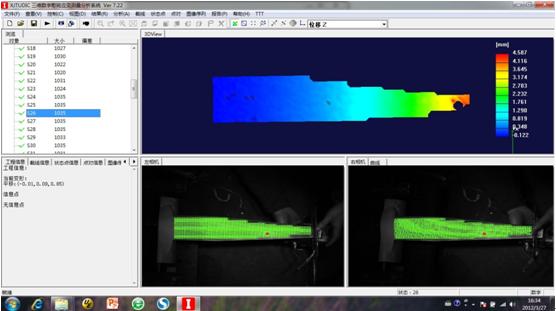

实验数据

实验数据

飞机风洞模型静态变形测量
