XTDIC三维数字散斑动态应变测量分析系统不但可以测量小幅面（几毫米～几十毫米长度），也可测量大幅面三维全场应变测量（幅面宽度：几米～几十米）。

大幅面相机标定

要实现三维光学测量，首先采用下图的各种尺寸标定板，完成高精度的相机标定。

几毫米～几十毫米的编码标定板

       几米～几十米的大幅面编码标定十字架

散斑制备

表面特征的制作是XTDIC系统测量的关键之一，对于大幅面散斑的制备，采用模板漏印的方法形成表面随机散斑特征。漏板如下图所示，形成的表面特征如下图。

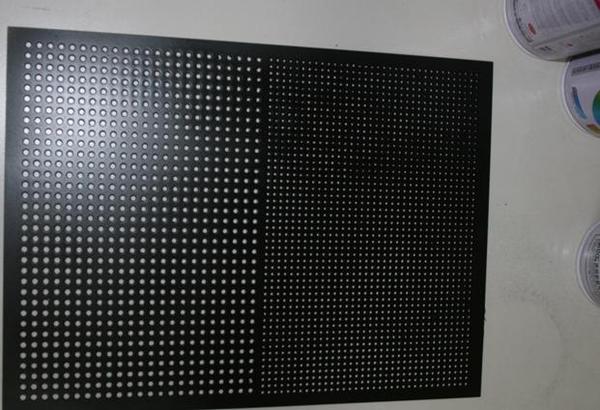

漏板

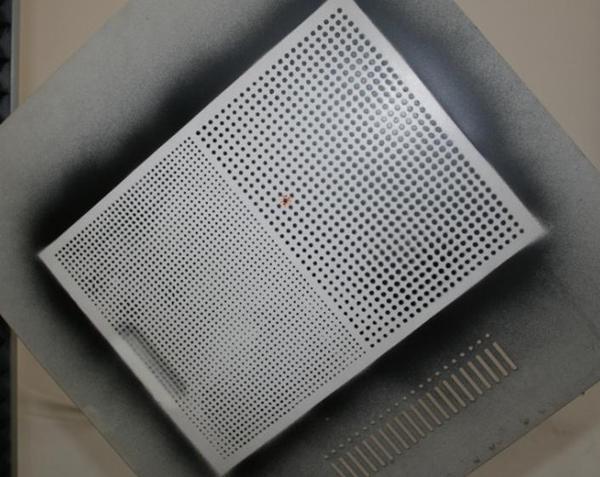

采用模板漏印的方法制作的表面散斑特征（用于大幅面变形测量）

在物体表面喷黑色或白色的自喷漆形成的随机散斑纹理（用于小幅面的变形应变测量）

实验布置

把制备好散斑特征的被测件安装到试验机进行拉伸试验。

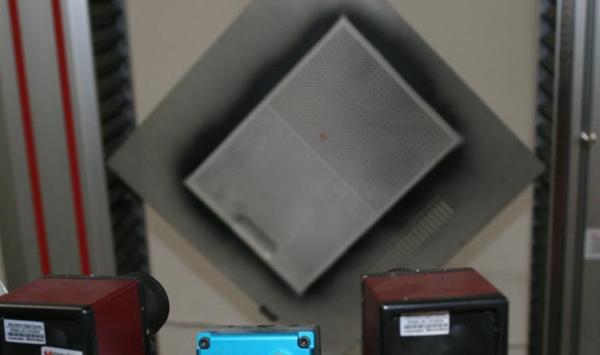

散斑大幅面实验现场

实验结果

1. 实验结果说明采用模板漏印的方法制备散斑，可以满足大幅面测量时被测件表面特征的制备要求。

2. 实验效果较好，所形成散斑能够很好地用于散斑匹配。

3. 实验计算得到的位移、应变等如下图所示，与预期和理论分析基本相符。

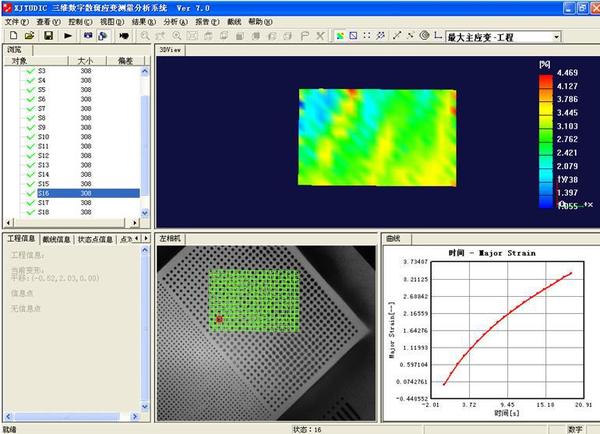

最大主应变及应变时间曲线

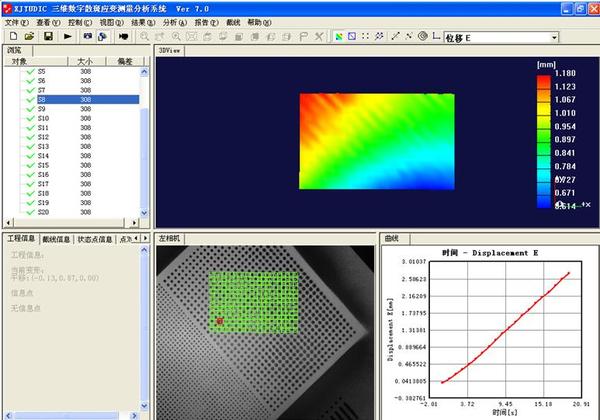

实验得到的E向位移及位移时间曲线
