通用型号:
型号 | 用途 | 配置 | 特点 |
教学型(TC) | 用于大学的教学和演示 | 80~120万像素相机, 帧频:15fps | 基本功能、基本精度、价格优惠 |
科研型(RS) | 用于大学科研机构的科学研究 | 140万像素相机, 帧频:15fps | 全功能、高精度 |
企业型(ET) | 用于企业的工程应用 | 200万像素相机, 帧频:14fps | 高可靠性、全功能、高精度 |
高端型号:
型号 | 配置 | 特点 |
高速基本型(BHS) | 100万像素相机, 帧频:120fps | 高速、全功能、高精度 |
高分辨率型(HR) | 500万像素相机, 帧频:7~15fps | 高分辨率应用,用于大幅面测量 |
高分辨率高速型(HRS) | 400万像素相机, 帧频:60fps | 高分辨率和高速应用,用于大幅面测量 |
高速型(HS) | 130万像素相机, 帧频:500fps | 高速应用 |
超高速型(SHS) | 100万像素相机, 帧频:5000fps | 超高速应用,用于爆炸和冲击等瞬间变形测量 |
定制型号:
定制项目 | 相机 | 软件功能和接口 | 测量幅面 | 硬件接口 | 复杂专用系统 |
定制功能 | 可以使用各种分辨率和帧频的相机,相机接口支持:USB、1394、Camera Link、千兆网等接口 | 根据用户需求,开发各种软件和变形应变分析功能,开发各个学科专用测量分析功能 | 从纳米级到几十米测量幅面。可以与各种电子和光学显微镜配合测量微小的变形应变。 | 可以采集和控制各种硬件接口,与各种外部试验设备连接。 | 开发专用多套XTDIC系统多机并行测量和处理,实现复杂的变形、应变测量和分析。 |
各种配套和配件:
测量头支撑架规格:

规格 | 长度 | 用途 |
CS-300 | 300mm | 小幅面测量使用(几十毫米幅面长度) |
CS-450 | 450mm | 中幅面测量使用(几百毫米幅面长度) |
CS-600 | 600mm | 中幅面测量使用(几百毫米幅面长度) |
CS-1000 | 1000mm | 大幅面测量使用(1米幅面长度) |
CS-1500 | 1500mm | 大幅面测量使用(几米幅面长度) |
CS-2000 | 2000mm | 大幅面测量使用(几米幅面长度) |
标定板主要用于小视场的标定:
标定板规格 | 标定测量幅面(长×宽) |
CP 400×300型号 | 400×300 mm ~500×375mm |
CP 256×192型号 | 256×192 mm ~400×300mm |
CP 192×144型号 | 192×144 mm ~256×192mm |
CP 128×96型号 | 128×96 mm ~192×144mm |
CP 64×48型号 | 64×48 mm ~128×96mm |
CP 32×24型号 | 32×24 mm ~64×48mm |
CP 16×12型号 | 16×12mm~32×24mm |
CP 8×6型号 | 8×6mm~16×12mm |
可定制其他规格 …… | 可定制其他规格 …… |



标定板

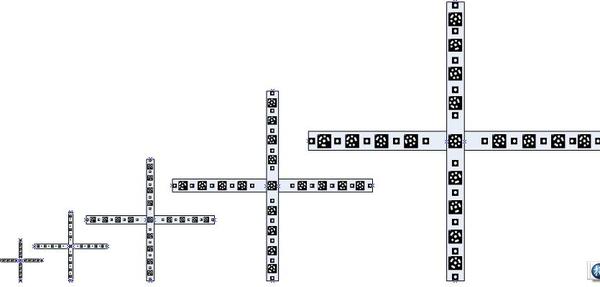

标定十字架主要用于大视场的标定,可以拆装,方便携带。
标定十字架规格 | 标定测量幅面(长×宽) |
CC5000型号 | 5000×5000mm~6000×6000mm |
CC4000型号 | 4000×4000mm~5000×5000mm |
CC3000型号 | 2000×2000mm~4000×4000 mm |
CC2000型号 | 2000×2000 mm~3000×3000 mm |
CC1500型号 | 1500×1125 mm~2000×1750mm |
CC1000型号 | 1000×750 mm~1500×1125mm |
CC500型号 | 500×375 mm~1000×750mm |
可定制其他规格 …… | 可定制其他规格 …… |




标定十字架
XTDIC控制箱



l 1) A/D采集:多路模拟量输入采集,A/D采集的量程由软件控制,可选量程:±10V、±5V、±2.5V、0~10V;
l 2) 多种外部触发信号类型选择:模拟信号、TTL电平、光电隔离、差分输入。模拟信号电平可选择:+10V、+5V、0V、-5V、-10V;
l 3) D/A输出:多路D/A输出,D/A输出量程由软件控制,可选量程:0~5V、0~10V、0~10.8V、±5V、±10V、±10.8V;
l 4) 双端差分A/D输入,多路双端差分A/D输入。
l 5) 开关量I/O:多路开关量输入、多路开关量输出,带光耦隔离;
l 6) 手动程控触发、手动单次触发;
l 7) 激光器控制:控制中间1个激光器和左右2个激光器指示器;
l 8) 相机同步控制:多相机外同步触发信号;
l 9) LED灯控制:控制LED光源;
l 10) 相机电源:为多相机提供电源;
l 11) 可与各种试验机(如电子万能材料试验机)连接,实时采集试验机的数据:力、位移、变形、速度、时间等;
l 12) 控制箱与计算机连接,进行通讯和控制。
l 13) 可定制: 根据需要,还可以定制专用的控制箱,如增加模拟量输入输出、开关量输入输出等功能。
